دیاک (DIAC) چیست؟ کاربرد و تست دیاک

ممکن است هنگام خرید IGBT یا سایر قطعات الکترونیکی محبوب و متداول سوئیچینگ الکترونیکی قدرت، BJT و ماسفت دچار تردید شده باشید که کدام قطعه برای پروژه شما و هدفی که از آن دارید، مناسب است. به خصوص وقتی نوبت به تغییر شکل موج AC می رسد، اغلب متوجه استفاده از ترایاک برای تغییر جریان در هر دو جهت می­‌شویم. از آنجایی که ترایاک ­ها نمی توانند به طور متقارن تحریک یا فعال شوند، با یک قطعه پشتیبانی به نام دیاک (DIAC) همراه هستند. دیاک یک قطعه الکترونیکی نیمه هادی 4 لایه با 2 پایه است که هیچ کنترل یا تقویتی ارائه نمی دهد؛ اما مانند دیود سوئیچینگ دو طرفه عمل می کند زیرا می تواند جریان را از هر دو قطب منبع ولتاژ AC مناسب هدایت کند. در ادامه قصد داریم تا مفهوم دیاک، کاربرد، تست، عملکرد و سایر مشخصات مربوط به آن را بررسی کنیم.

دیاک در الکترونیک چیست؟

دیاک یا دایاک DIAC، که مخفف عبارت Diode for Alternating Current است، یک قطعه نیمه رسانای دو طرفه دو ترمیناله است که در هر دو جهت هدایت می شود و برای هدایت دو جهته در زمانی که ولتاژ اعمال شده از ولتاژ شکست خود تجاوز کند، طراحی شده است و نمی‌تواند به عنوان سوئیچینگ کنترل شده یا تقویت کننده عمل کند.

دیود جریان متناوب یا به طور خلاصه دیاك از خانواده تریستور است؛ اما به دلیل نداشتن ترمینال کنترل یا گیت، یک کلید کنترل نشده است. نام آن نشان می دهد که دیودی است که می تواند جریان AC را در هر دو جهت هدایت کند. به دلیل ویژگی های سوئیچینگ متقارن، از دایاک عمدتاً برای راه اندازی دستگاه های دیگر مانند ترایاک استفاده می شود.

ساختار ترایاک مانند دیاک است با این تفاوت که دارای 3 پایه است و نام پایه سوم آن گیت است. در آموزش تریستور یا SCR و ترایاک دیدیم که در کاربردهای سوئیچینگ خاموش-روشن، این قطعات می‌توانند توسط مدارهای ساده که جریان‌های گیت حالت ثابت را تولید می‌کنند، تریگر یا تحریک شود.

نماد دیاک

برای نشان دادن این قطعه الکترونیکی در نمودارهای مدار از نمادی استفاده می‌کنند که شبیه به ترکیبی از دو دیود موازی با یکدیگر به نظر می‌رسد که در جهت مخالف به هم متصل شده اند.

با توجه به این واقعیت که دیاک ها دستگاه های دو جهته ای هستند، ترمینال ها را نمی توان مانند دیود به عنوان آند و کاتد برچسب گذاری کرد. در عوض می توانند به عنوان A1 و A2 یا MT1 و MT2 برچسب گذاری شوند، که در آن MT مخفف “ترمینال اصلی یا Main Terminal” است.

ساختار دایاک به چه صورت است؟

همانطور که پیش برخی از مهم‌ترین کاربردهای تریگر از این دیدیم دایاک، قطعه ای است که از چهار لایه و دو ترمینال تشکیل شده و ساختار آن تقریباً مشابه ترانزیستور است. اما برخی مشخصه های خاصی وجود دارد که باعث تفاوت آن با ساختار ترانزیستور می شود. نقاط تمایز عبارتند از:

• ترمینال پایه در DIAC وجود ندارد.
• سطح ناخالص سازی سه منطقه تقریبا یکسان است.
• ویژگی های سوئیچینگ متقارن را برای هر دو قطب ولتاژها ارائه می دهد.

از شکل بالا می بینیم که یک دیاک دارای دو ماده از نوع p و سه ماده از نوع n است. همچنین هیچ ترمینال گیتی در آن وجود ندارد. دایاک را می توان برای هر دو قطبیت ولتاژ روشن کرد. هنگامی که A2 نسبت به A1 مثبت تر است، جریان از لایه N مربوطه عبور نمی کند، بلکه از P2-N2-P1-N1 جریان می یابد. وقتی A1 نسبت به A2 مثبت تر است، جریان از طریق P1-N2-P2-N3 می گذرد. ساختار آن شبیه به دیودهای متصل به صورت سری است. همانطور که دیدید ساختار دیاک شبیه به ترانزیستور است؛ بنابراین با توجه به اهداف پروژه‌تان، بررسی کنید و ببینید خرید ترانزیستور به نفع شماست یا دیاک؟

کاربرد های دیاک

همانطور که در بالا گفته شد، دیاک معمولاً به عنوان قطعه تریگر حالت جامد برای سایر قطعات سوئیچینگ نیمه هادی، عمدتاً SCR و ترایاک ها استفاده می شود. ترایاک به طور گسترده ای در کاربردهایی مانند تنظیم کننده لامپ و کنترل کننده های سرعت موتور مورد استفاده قرار می گیرد و به همین ترتیب از دیاک به همراه ترایاک استفاده می شود تا کنترل موج کامل منبع تغذیه AC را همانطور که نشان داده شده، فراهم کند.

کاربرد اصلی دیاک، استفاده از آن در مدار راه اندازی ترایاک است. دایاک به ترمینال گیت ترایاک متصل است. هنگامی که ولتاژ در سراسر گیت به کمتر از یک مقدار از پیش تعیین شده کاهش می یابد، ولتاژ گیت صفر می شود و بنابراین ترایاک خاموش می شود. برخی از کاربردهای دیگر DIAC عبارتند از:

• می توان از آن در مدار دیمر لامپ استفاده کرد.
• در مدارهای استارتر لامپ های فلورسنت کاربرد دارد.
• در مدار کنترل حرارت استفاده می شود.
• در کنترل سرعت یک موتور عمومی استفاده می شود.

کنترل فاز دایاک AC

با افزایش ولتاژ تغذیه AC در ابتدای سیکل، خازن C از طریق ترکیب سری مقاومت ثابت R1 و پتانسیومتر، VR1 شارژ می شود و ولتاژ دو سر صفحات آن افزایش می یابد. هنگامی که ولتاژ شارژ به ولتاژ شکست دیاک می رسد (حدود 30 ولت برای ST2)، دیاك شکست می یابد و خازن از طریق دیاك تخلیه می شود. تخلیه یک پالس جریان ناگهانی ایجاد می کند، که ترایاک را به حالت هدایت قرار می دهد. با استفاده از VR1 که میزان شارژ خازن را کنترل می کند، می توان زاویه فازی را که ترایاک در آن تحریک می شود را تغییر داد. مقاومت R1 وقتی VR1 در حداقل باشد، جریان گیت را به یک مقدار مطمئن محدود می کند.

وقتی ترایاک به هدایت تبدیل شد، در حالت ”روشن” خود با شارش جریان در آن حفظ می شود، در حالی که ولتاژ دوسر ترکیب مقاومت–خازن توسط ولتاژ ”روشن” ترایاک محدود می شود و تا زمان پایان نصف سیکل منبع تغذیه AC حفظ می شود. در پایان نیم سیکل، ولتاژ منبع تغذیه به صفر می رسد، جریان عبوری از ترایاک را مقداری به کمتر از جریان نگهدارنده I_H کاهش می دهد، آن را “خاموش” می کند و دیاک، هدایت را متوقف می کند. سپس ولتاژ تغذیه وارد نیم سیکل بعدی خود می شود، ولتاژ خازن دوباره شروع به افزایش می کند (این بار در جهت مخالف) و چرخه هدایت ترایاک دوباره تکرار می شود.

شکل موج هدایت ترایاک

همان‌طور که تا این‌جا دیدیم، دیاک قطعه ای بسیار مفید و کاربردی است که می تواند برای تحریک یا تریگر کردن ترایاک مورد استفاده قرار گیرد و به دلیل ویژگی های مقاومت منفی، این امکان را برای آن فراهم می کند تا پس از رسیدن به سطح ولتاژ اعمال شده سریع به “حالت روشن” تغییر کند. این بدان معناست که هر زمان که بخواهیم از ترایاک برای کنترل توان AC استفاده کنیم، به دیاکی جداگانه نیز نیاز خواهیم داشت. البته خوشبختانه، یك قطعه سوئیچینگ مستقل به نام کوادراک نیز وجود دارد که این کار را راحت کرده است که در ادامه با آن آشنا خواهیم شد.

کوادراک چیست؟

کوادراک اساساً یک دیاک و ترایاک است که با هم در یک پکیج نیمه هادی ساخته شده اند و به همین ترتیب به عنوان “ترایاک های محرک داخلی” نیز شناخته می شوند. کوادراک در یک قطعه دو جهته با استفاده از قطب ولتاژ ترمینال اصلی کنترل می شود که به این معنی است که می تواند در کاربردهای کنترل فاز موج کامل مانند کنترل بخاری، تنظیم کننده لامپ و کنترل سرعت موتور AC و غیره استفاده شود.

کوادراک بسته به ولتاژ و نیازمندی های سوئیچینگ جریان در انواع مختلف بسته بندی در دسترس برخی از مهم‌ترین کاربردهای تریگر برخی از مهم‌ترین کاربردهای تریگر است و متداول ترین آنها، پکیج TO-220 است؛ زیرا برای جایگزینی دقیق برای اکثر دستگاه های ترایاک طراحی شده است. جهت اطلاع از قیمت ترایاک و خرید آن، کافیست قطعه مورد نظر را در فروشگاه جستجو کنید. در صورتی که قیمت محصول مورد نظر در فروشگاه درج نشده بود، میتوانید با شماره‌های موجود در سایت تماس گرفته و قیمت را از کارشناسان فروش استعلام بگیرید.

نحوه تست دیاک با مولتی متر

یکی از بهترین راه ها برای تشخیص خوب یا بد بودن دیاک استفاده از مولتی متر دیجیتال است. اگر دوست دارید دیاک خود را تست کنید، مراحل زیر را دنبال کنید.

1. مولتی متر دیجیتال خود را در مقیاس اهم Ω تنظیم کنید.
2. سرهای مولتی متر دیجیتال خود را به سیم های دیاک وصل کنید و میزان مقاومت را ثبت کنید.
3. اکنون، سیم‌های مولتی متر خود را معکوس کرده و مقدار مقاومت را روی نمایشگر ثبت کنید.

به یاد داشته باشید که هر دو خواندن مقاومتی که انجام داده اید، باید مقاومت بالایی داشته باشند، زیرا دیاک دو دیود زنر است که به صورت سری به هم متصل شده اند. جهت خرید دیود در انواع مختلف می توانید به بخش فروشگاه مراجعه کنید.

خلاصه آموزش دایاک

دیاك مانند ST2 یا DB3 یك دستگاه مسدود كننده ولتاژ دو ترمیناله است كه می تواند در هر دو جهت هدایت شود. دیاک ها دارای ویژگی های مقاومت منفی هستند که به آنها امکان می دهد با رسیدن یک سطح ولتاژ اعمال شده، به سرعت روشن شوند. از آنجایی که دیاک یک قطعه دو طرفه است، در صورت جفت شدن با سری های BTAxx-600A یا IRT80 از نوع سوئیچینگ، آن را به عنوان یک قطعه محرک در کنترل فاز و مدارهای متناوب AC مانند کم نور و کنترل سرعت موتور مفید می کند. کوادراک ها ترایاک ساده با اتصال داخلی دیاک هستند. همانند ترایاک ها، کوادراک ها نیز کلیدهای دو طرفه AC هستند که از نظر قطبیت ولتاژ ترمینال اصلی کنترل می شوند.

مزایا و معایب دیاک چیست؟

مزایای DIAC عبارتند از:

• DIAC ویژگی های سوئیچینگ متقارن را ارائه می دهد.
• سوئیچینگ متقارن به کاهش هارمونیک ها در یک سیستم کمک می کند.
• دارای افت ولتاژ در حالت کم است.
• افت ولتاژ با افزایش ولتاژ افزایش می یابد.
• هنگامی که برای راه اندازی تریستورهای دیگر و ترایاک استفاده می شود، کنترل قدرت بدون اشکال را ارائه می دهد.

از جمله معایب دیاک می توان به موارد زیر اشاره کرد:

• یک دستگاه کم توان است.
• تنها زمانی هدایت می شود که ولتاژ به بالای 30 ولت افزایش یابد.
• توانایی مسدود کردن ولتاژهای بالا را ندارد.

دیاک یک قطعه الکترونیکی مهم در خانواده تریستورها است. دایاک هم مانند ترایاک یا SCR با شدت زیادی به وضعیت ولتاژ پایین در سطح جریان پایین تغییر نمی کند و افت ولتاژ با افزایش جریان کاهش می یابد؛ این شاید یکی از مزایای اصلی دیاک محسوب شود. کاربرد متداول دیاک در الکترونیک، همراه با ترایاک است؛ چرا که دستگاه های نیمه هادی مانند تریستورها نقش حیاتی در تنظیم توان در الکترونیک قدرت دارند، اما از آنجایی که تنها در یک جهت هدایت می‌شوند، برای مدارهای AC مناسب نیستند. اینجاست که دیاک و ترایاک وارد عمل می شوند. آنها قدرت عرضه شده به بارهای AC مانند کنترل سرعت موتورها را تنظیم می کنند.

اسیلوسکوپ چیست؟

(5 votes, average: 2,80 out of 5)

یکی از ابزارهای مهم که در آزمایشگاه الکترونیک از آن استفاده می‌کنند اسیلوسکوپ است. از اسیلوسکوپ در اندازه گیری و نمایش موج الکتریکی استفاده می شود.

در ادامه به برخی از ویژگی‌های این ابزار می پردازیم. پاسخ به سوالاتی از قبیل اینکه اسیلوسکوپ چیست و چگونه کار می کند؟ روش کار و کاربرد اسیلوسکوپ چیست؟ اسیلوسکوپ در تعمیر گوشی موبایل چه کاربردی دارد؟

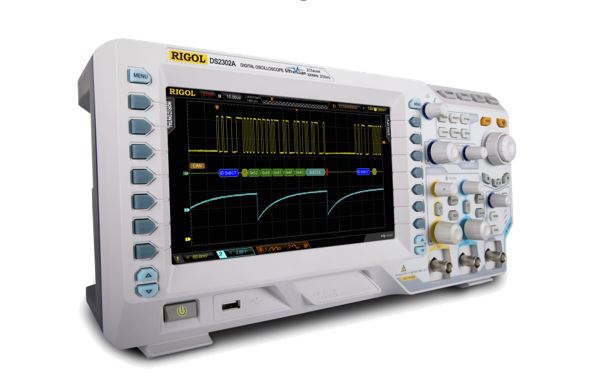

اسیلوسکوپ چیست و چگونه کار می کند؟

دستگاه اسیلوسکوپ (نوسان نما) قادر است ولتاژ ورودی را به صورت یک سیگنال (تابع متغیر با زمان) دریافت کرده و در واحد زمان به نمایش بگذارد. تا بدین ترتیب مشخصه های اساسی سیگنال مانند فرکانس، مقدار rms و از همه مهم تر شکل موج سیگنال را برای ما مشخص کند.

بعید است دانشجوی رشته برق باشید یا سر و کارتان با مدارهای الکتریکی و مخابراتی باشد اما با اسیلوسکوپ آشنا نباشید. اسیلوسکوپ ابزار اندازه گیری کاربردی در آزمایشگاه الکترونیک و مخابرات و همچنین وسیله کاربردی برای تمام اساتید و دانشجویان است. اصولا کلمه ‪ oscilloscope‬به معنی نوسان نما یا نوسان سنج است.

اسیلوسکوپ ها در اشکال مختلفی مانند کارت اسیلوسکوپ، اسیلوسکوپ رومیزی و دستی برای کاربردهای متفاوت ساخته شده اند. مقاله تفاوت کارت اسیلوسکوپ با اسیلوسکوپ رومیزی و دستی را در پارس الکترونیک مطالعه نمایید.

هنگامی که در آزمایشگاه الکترونیک طرز کار مولتی متر را به ما می آموختند آن را وسیله ای معرفی می کردند که قادر است ولتاژ موج مورد نظر را اندازه گیری کند.

اما می دانیم که اولا مولتی متر در صورت تغییرات آنی یا سریع ولتاژ، واکنش کندی نشان خواهد داد و بسیاری از ولتاژ هایی که تغییر می کنند را نشان نمی دهد، همچنین به ولتاژی که یک ولت متر نشان می دهد مقدار متوسط ولتاژ است نه مقدار لحظه ای آن، این رفتار متغیر ولتاژ باعث تعریف مفاهیم جدیدی به قرار زیر می شوند.

در گفتار پیش رو ابتدا نگاهی به پارامتر های اساسی سیگنال خواهیم کرد و سپس به کاربرد اسیلوسکوپ خواهیم پرداخت.

کاربرد اسیلوسکوپ چیست؟ چه پارامترهایی را اندازه گیری می کند.

مهندسین از اسیلوسکوپ‌ برای اندازه‌گیری پارامترهای الکتریکی استفاده می‌کنند و به وسیله آن مدارهای خود را آزمایش، تأیید و عیب یابی می‌کنند. وظیفه اصلی اسیلوسکوپ اندازه گیری شکل موج ولتاژ است. این امواج بر روی یک نمودار نمایش داده می شوند که می تواند ویژگی های زیر در مورد یک سیگنال را نمایش دهد. علاوه بر ولتاژ ، اسیلوسکوپ قادر به اندازه گیری جریان الکتریکی به کمک ترانسدیوسر و یا پراب جریان نیز است. در ادامه بیشتر به این موضوع، اسیلوسکوپ چه پارامترهایی را اندازه گیری می کند می پردازیم.

از آنجا که یک ولتاژ AC در هر لحظه از زمان مقدار متفاوتی را به خود می گیرد آن را به صورت یک سیگنال الکتریکی تعریف می کنند. یک سیگنال در واقع تابعی متغیر با زمان است. در اینجا ازین به برخی از مهم‌ترین کاربردهای تریگر بعد ولتاژ مدار را به اختصار سیگنال می نامیم. کاربرد اصلی اسیلوسکوپ نمایش تغییرات سیگنال ولتاژ است.

تغییرات سیگنال در هر یک ثانیه را فرکانس مدار می نامند. یا به عبارت دیگر، فرکانس مولفه های تشکیل دهنده یک سیگنال الکتریکی است.

به بیشترین مقداری که یک سیگنال در واحد زمان به خود می گیرد دامنه سیگنال می گویند. برای مثال سیگنال الکتریکی برق شهر، دارای فرکانس 50 هرتز و دامنه 320 ولت می باشد. اندازه گیری ولتاژ با اسیلوسکوپ یکی از رایج ترین روش سنجش دامنه موج است.

فاصله بین رخ دادن دو ماکزیمم سیگنال یا دو قله سیگنال را یک تناوب و به زمان آن، دوره تناوب می گویند که معکوس فرکانس می باشد.

مقدار موثر یا مقدار rms سیگنال مفهومی مشابه میانگین یا مقدار متوسط دارد با این تفاوت که حاصل جذر میانگین مربعات مقادیر سیگنال در هر لحظه می باشد. 220 ولت مقدار موثر سیگنال برق شهر است. یکی دیگر از کاربردهای اصلی اسیلوسکوپ نمایش مقدار آر ام اس یا موئر سیگنال ولتاژ است. با استفاده از اسیلوسکوپ میتوان مقدار ولتاژ مستقیم ، ولتاژ متناوب و نویز را سنجید.

اختلاف بین مقدار ماکزیمم و مینیمم یک موج الکترونیکی را مقدار پیک تو پیک می نامند که معمولا دو برابر مقدار پیک یا ماکزیمم یا همان دامنه موج می باشد.

در برخی مواقع موج پردازش شده ثابت نمی ماند و نوسان زیاد اجازه مشاهده شکل موج را بخوبی نمی دهد در چنین مواقعی از تریگر در اسیلوسکوپ جهت ثابت نگه داشتن موج استفاده می کنیم. ولوم تریگر، پس از پیدا کردن اولین نقطه تکرار یک سیگنال، فرکانس جاروب افقی خود را برای نمایش ثابت سیگنال تنظیم می کند. گاها موجی را که مي خواهيم توسط آن عمل تريگر انجام شود از خارج اسيلوسکوپ از طریق ترمینال خروجی (Ext) به اسیلوسکوپ اعمال کنیم. در اکثر اسیلوسکوپ‌ها دکمه تنظیم trigger روی پنل جلوی اسیلوسکوپ می باشد. برخورداری از تنوع تریگر یکی از مزایای اسیلوسکوپ می باشد.

راهنمای خرید، بهترین مارک اسیلوسکوپ چیست؟

یکی از دستگاه های اندازه گیری مهم در آزمایشگاه های برق و الکترونیک اسیلوسکوپ می باشد برخی از افراد آشنایی کاملی جهت خرید این دستگاه را ندارند ممکن است از خود بپرسید بهترین مارک اسیلوسکوپ چیست؟ و یا کدام اسیلوسکوپ مناسب با نیاز من است ؟ در این مقاله سعی شده است شما را با ویژگی های مهم این دستگاه آشنا سازد تا بتوانید بهترین اسیلوسکوپ را انتخاب نمایید.

معیار ها و نکات بسیاری جهت خرید و انتخاب اسیلوسکوپ مناسب وجود دارند توجه و دقت کافی به این معیار ها نه تنها موجب انتخاب صحیح و مناسب می گردد بلکه از نظر اقتصادی نیز باید به آن ها توجه شود.

لازم به ذکر است خرید اسیلوسکوپ دست دوم یا کارکرده با قیمت ارزان و مناسب همراه با گواهی کالیبراسیون معتبر نیز می تواند انتخاب مناسبی در برخی نیازها باشد. جهت خرید اسیلوسکوپ دست دوم حتما با یک کارشناس مجرب مشورت نمایید.

در ادامه به نکات مهم و مشخصه های اساسی که لازم است قبل از خرید اسیلوسکوپ به آن ها توجه شود اشاره می کنیم.

مقدار پهنای باند در اسیلوسکوپ

پهنای باند اسیلوسکوپ اشاره به بازه فرکانسی دارد که دستگاه در آن بازه قادر است اندازه گیری ها را به طور کاملا صحیح انجام دهد. برای مثال عدد 100MHz برای یک اسیلوسکوپ به این معناست که دستگاه برای اندازه گیری در فرکانس های پایین تر از این عدد طراحی شده است.

اما توجه به یک نکته ضروری ست. می دانیم که موج های غیر سینوسی از مجموعه فرکانس های مختلف تشکیل شده است. برای دقت هرچه بیشتر در نمایش شکل موج و همچنین محاسبات و اندازه گیری ها لازم است دستگاه علاوه بر فرکانس اصلی شکل موج، فرکانس هارمونیک های سوم و حداکثر پنجم را نیز ببیند. (هرچه هارمونیک های بیشتری را ببیند دقت دستگاه مخصوصا در لبه های شکل موج بیشتر است اما معمولا دو الی سه هارمونیک دقت قابل قبولی را به ما می دهد.)

بنابراین هر فرکانسی که سیگنال ورودی ما دارد دستگاه باید تا 5 برابر آن عدد را در بازه کاری خود داشته باشد. یعنی اسیلوسکوپ مذکور با پهنای باند 100MHz دقت لازم و کافی برای اندازه گیری و نمایش شکل موج سیگنال های تا فرکانس 20 مگاهرتز را دارد. قانون 5 برابر را فراموش نکنید! اگر دستگاه هارمونیک های بالاتر از فرکانس اصلی را نبیند، تغییرات ناگهانی (فرکانس بالا) سیگنال را ثبت نمی کند، دامنه دچار اعوجاج شده، اطلاعات سیگنال از دست می رود.

نرخ نمونه برداری در اسیلوسکوپ

همانطور که پیش از این نیز گفته شد مبنای کار اسیلوسکوپ دیجیتال، نمونه برداری از سیگنال آنالوگ در زمان است. بنابراین هرچه نرخ نمونه برداری با سرعت بالاتر انجام شود، نمونه های بیشتری برای نمایش و محاسبات در دسترس است به عبارت دیگر سرعت عمومی دستگاه بالاتر و جزئیات شکل موج دقیق تر به نمایش در می آیند. برای مثال برای یک اسیلوسکوپ با پهنای باند 100MHz، نرخ نمونه برداری معادل 500Ms/s و بالاتر مناسب است. نرخ نمونه برداری خیلی بالا باعث پر شدن حافظه دستگاه و محدود شدن بازه نمایش می شود که در ادامه معیار آن را معرفی خواهیم کرد.

اهمیت حافظه داخلی اسیلوسکوپ

هنگامی که به یک شکل موج در مانیتور اسیلوسکوپ نگاه می کنید در واقع دارید به طور همزمان به اطلاعات و نمونه های سیگنال در زمان های مختلف نگاه می کنید. برای این نمایش دستگاه احتیاج به یک حافظه بافر یا حافظه داخلی دارد.

اگر این حافظه نباشد، شما در هر لحظه فقط قادر خواهید بود یک نمونه را ببینید و دیگر شکل موجی تشکیل نمی شود! هرچه حافظه بیشتر باشد شما می توانید به بازه بیشتری از شکل موج نگاه کنید و مقیاس محور افقی را تنظیم کنید. پر شدن حافظه داخلی وابستگی مستقیمی با نرخ نمونه برداری دارد.

هرچه نمونه ها بیشتر شوند، باید حافظه نیز بیشتر شود وگرنه بازه زمانی شما محدود خواهد شد. میزان حافظه را بر مبنای تعداد نمونه (نقطه) بر ثانیه می سنجند. برای مثال با اسیلوسکوپی با حافظه 1Mp/s و نرخ نمونه برداری 250Ms/s می توان حداکثر بازه زمانی (مقیاس محور افقی) 4 میلی ثانیه در اختیار داشت.

تعداد کانال های ورودی اسیلوسکوپ

تعداد ورودی های دستگاه عامل مهمی در افزایش قیمت اسیلوسکوپ محسوب می شود. بنابراین باید قبل از خرید به شناخت مناسبی نسبت از کاربری های خود برسیم. اگر به اسیلوسکوپ با بیش از 2 کانال Dual Channel oscilloscope برای پردازش همزمان دو سیگنال آنالوگ نیاز داریم می توان سراغ نمونه های 4 کاناله رفت.

البته معمولا تا 16 کانال دیجیتال هم برای سیگنال های دیجیتال در برخی مدل ها پیش بینی شده است. هرچه تعداد کانال های ورودی بیشتر باشد به نقاط بیشتری در مدار خود برای اندازه گیری های همزمان دسترسی داریم.

روش کار با اسیلوسکوپ

بنا بر آنچه گفته شد، کاربرد اسیلوسکوپ در گرایش های الکترونیک و مخابرات چشم گیر است. اگر فارغ التحصیل این رشته ها هستید حتما به یاد می آورید که گزارش کار اسیلوسکوپ به دلیل لزوم انجام محاسبات توسط کاربر، همواره بخش جدایی ناپذیر گزارش های آزمایشگاهی در ابتدا بوده است.

صفحه نمایش در اسیلوسکوپ های قدیمی آنالوگ عبارت بود از صفحه ای مدرج که جلوی یک پنل CRT یا همان لامپ کاتدی قرار می گرفت تا بتوان با استفاده از مقیاس بندی درست نمودار (با استفاده از پیچ های volt/div و time/div) پارامتر هایی مثل فرکانس و مقدار پیک را به دست آورد.

روش کار با اسیلوسکوپ های نسل جدید بسیار ساده تر شده و محاسبات توسط خود دستگاه انجام می شود و اعداد مربوط به هر پارامتر به همراه شکل موج سیگنال روی صفحه مانیتور به نمایش در می آیند.

پیچ های قدیمی volt/div و time/div جای خود را به دو پیچ scale در محور های عمودی و افقی داده اند تا با تغییر آن، شکل موج سیگنال را در مقیاس دلخواه به نمایش در آوریم. همچنین می توان با استفاده از تنظیمات دستگاه، یکاهای مختلفی را برای نمایش پارامتر ها انتخاب کرد.

بسیاری از امکانات دیگر نظیر نمایش همزمان چند سیگنال ورودی با رنگ های مختلف، تنظیم اولیه راحت مقیاس نمودار با کلید Auto set و امکانات نمایشی مانند max hold و مارکر ها، همگی به هرچه راحت تر شدن محاسبات و اندازه گیری ها به کاربر کمک می کنند. مدل های جدید تر اسیلوسکوپ های دیجیتال حتی تا 4 سیگنال ورودی را به طور همزمان پردازش می کنند و به منبع سیگنال ژنراتور داخلی مجهز هستند.

کاربرد اسیلوسکوپ در تعمیر گوشی موبایل

به دلیل افزایش کاربردهای موبایل استفاده از آن توسط مردم رو به افزایش است. آمار واردات بالای قطعات الکترونیک از سایت گمرک نشان می دهد که نرخ وارادات موبایل در ایران رو به افزایش است آیا استفاده از اسیلوسکوپ به عنوان یکی از لوازم تعمیرات گوشی موبایل رو به افزایش است؟

رایج ترین عوامل خرابی گوشی موبایل مانند اختلال در شارژ باطری، قطعی صدای بلندگو و مشکل در اتصالات ورودی توسط تعمیرکاران موبایل با مولتی متر عیب یابی می گردد اما همیشه به اینجا ختم نمی شود لوازم تعمیرات گوشی موبایل بسیار متنوع و زیاد هستند. اسیلوسکوپ در تعمیر گوشی موبایل ابزاری کاربردی است تعمیرکاران با تجربه جهت برطرف کردن عیوب قطعات الکترونیکی گوشی موبایل از اسیلوسکوپ استفاده می کنند.

کاربرد اسیلوسکوپ در تعمیر گوشی موبایل بسیار مهم است، از اسیلوسکوپ در عیب یابی آی سی های فلش موبایل، قطعی مدار ، تست اسیلاتورها و دنبال کردن شکل موج استفاده می کنند. جهت اطلاعات بیشتر مقاله “ اسیلوسکوپ در تعمیرات گوشی موبایل چه کاربردی هایی دارد ” را مطالعه کنید.

کاربرد اسیلوسکوپ در تعمیر خودرو

کاربرد اسیلوسکوپ در تعمیر خودرو یکی دیگر از حوزه های مورد نیاز این ابزار الکترونیکی می باشد. توسط اسیلوسکوپ میتوان سیگنال های ورودی و خروجی مدار ECU و عیب یابی تمامی سنسورهای خودرو را بررسی کرد. استفاده از اسیلوسکوپ در تعمیرات برق خودرو کار را برای تشخیص عیوب مختلف در خودروهای نسل جدید آسان کرده است. در مقاله اسیلوسکوپ در تعمیرات خودرو چه کاربردی دارد توضیحات کاملتری گفته شده است.

خدمات گارانتی و نمایندگی اسیلوسکوپ (نوسان نما)

با توجه به احساس نیاز دانشگاه ها و موسسات فنی به تجهیزات به روز آزمایشگاهی با قیمت مناسب، شرکت پارس الکترونیک به عنوان نماینده انحصاری محصولات Rigol که از جمله مطرح ترین برندهای تولید دستگاه های اندازه گیری و آزمایشگاهی است و تجهیزاتی از جمله اسیلوسکوپ های دیجیتال این برند در زمره با کیفیت ترین محصولات در بازار بین المللی قرار می گیرد، ضمن همکاری با دانشگاه ها و موسسات آموزشی برتر کشور اقدام به فروش این محصولات با مزایا و قیمت تمام شده مناسب و همچنین تامین نیروی متخصص جهت مشاوره، نصب و راه اندازی، تعمیر و خدمات پس از فروش کرده است.

از جمله این محصولات می توان به اسیلوسکوپ های دیجیتال اشاره کرد که برای تمام نیاز ها، از آزمایشگاه های الکترونیک و مخابرات دانشگاه ها و موسسات آموزش عالی گرفته تا مراکز تحقیقاتی – پژوهشی و نیز کارخانه های صنعتی، برترین مدل های برند Rigol را وارد و جهت فروش با خدمات پس از فروش مناسب جهت کسب رضایت مندی مشتری به عرضه گذاشته است. با توجه به آنچه در این گفتار به آن پرداخته شد امید است خواننده توانسته باشد دید مناسبی نسبت به اسیلوسکوپ دیجیتال و همچنین نحوه انتخاب مدل مناسب بر اساس نیاز خود پیدا کرده باشد.

در انتها می توانید فیلم معرفی اسیلوسکوپ دیجیتال سری DS1000 Z تولید شرکت ریگول را در این قسمت مشاهده نمایید.
